160円程度の安価なモーションセンサーの中身はどうなっているのか？

RCWL-0516は速度を問わず「動き」を検知するセンサーのため、BIS0001は入力された信号のわずかな変化を検知するだけで良いというわけです。そして信号の生成は基板の左半分で行われているとのこと。

左半分の回路はこんな感じ。一見すると3.18GHzで動作する単一のトランジスタ発振器ですが、実際には2つの発振器が1つにまとめられており、マイクロ波の発振は約20MHzでパルス化されています。

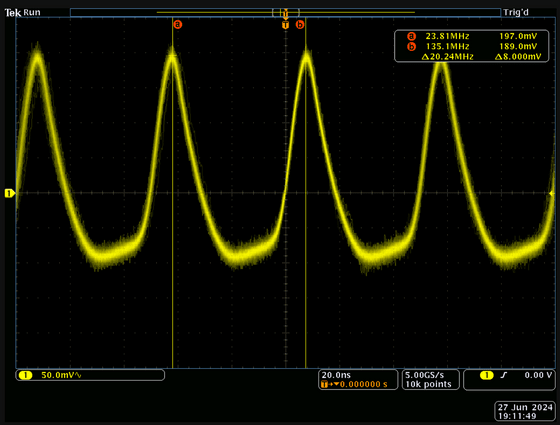

エミッターの波形を見るとパルス化されていることがはっきり分かります。このパルスのおかげで、発振器が超再生型受信機として機能できるとのこと。超再生型受信機とはわずかな信号を受信した場合でも、必要な大きさの信号になるまで何度も増幅を行う受信機のことです。

RCWL-0516では2.5メートル以上離れた静止物体からの反射をレーダーのローカル発振器として活用しており、超再生型受信機で静止物体と移動物体それぞれで反射された信号の干渉から振幅変調信号を検出しています。そのため、静止物体からの反射が多数存在する屋内ではうまくセンサーが機能するものの、ちょうど良い静止物体が存在しない屋外では適切な距離でも全くセンサーが動かない場合があるとのこと。

10maurycy10氏は屋外でRCWL-0516を使用するため、パルス発生のためのコンデンサを削除してみたと述べています。

パルスを発生しなくなったRCWL-0516では信号の受信機能が失われているため、10maurycy10氏はもう一台のRCWL-0516を用意しました。受信信号を確認すると下図の通りはるかに一貫性が高まっています。

モーションセンサーとしての感度は低下してしまうものの、屋外でそれなりにセンサーが機能するようになったほか、信号の一貫性が高まったことで速度センサーとして使用できるようになったとのことです。
